高精度一体型リニアモーターモジュール

組み込み型リニアモーターモジュールは、モーターとスライダーを一体化した設計を採用しており、全体構造がコンパクトです。リードスクリューをなくすことで、市場にある既存のリードスクリュー・スライダーモジュールの代替が可能で、精密リニアモーターと比較して低コストを実現します。高速、高精度、高安定性、高効率、高信頼性を備えています。設置とメンテナンスが比較的容易で、防塵性能にも優れています。高精度産業、半導体産業、医療オートメーション産業、FPDパネル搬送、検査および実験環境などで広く使用されています。

リニアモーターモジュールの選定方法

以下の画像はリニアモーターの選定オプションを示しています。長さはお客様のニーズに応じてカスタマイズできます。

リニアモーターモジュールとねじモジュールの比較

リニアモーターモジュールとリードスクリューモジュールには、それぞれ異なる技術的位置付けがあります。前者は高速、高精度、長寿命、低メンテナンス性を重視し、高性能オートメーション設備に適しています。一方、後者は成熟した構造、低コスト、設置の容易さを主な利点とし、一般的な産業用オートメーション設備に広く使用されています。モジュールを選定する際は、実際の運転条件、負荷特性、予算の制約など、複数の要素を考慮する必要があります。

リニアモジュールの原理比較

リニアモーターモジュールは、電磁力によって電気エネルギーを直接直線運動に変換し、ボールねじ、ベルト、ギヤ伝達機構を必要としません。精密ガイドレールと、光学式または磁気式エンコーダーを使用したクローズドループフィードバックシステムを組み合わせることで、高速動作、ミクロンレベルの高精度位置決め、バックラッシュゼロ、長期的な信頼性を実現します。このダイレクトドライブ技術は、半導体装置、精密検査、レーザー加工、産業用オートメーションで広く使用されています。

ボールねじモジュールは、カップリングを介してモーターでボールねじを駆動し、ボールねじがスライドテーブルをガイドレールに沿って直線的に移動させます。そのトルク伝達はねじ構造に依存するため、一定の機械的摩耗とバックラッシュが発生します。

一方、リニアモーターモジュールは、ステーター（通常は永久磁石）とムーバー（コイル）で構成される非接触駆動装置です。ムーバーが直線方向に直接推力を出力するため、中間の機械構造を必要としません。これは「ダイレクトドライブシステム」です。

リニアモーターアクチュエータの用途

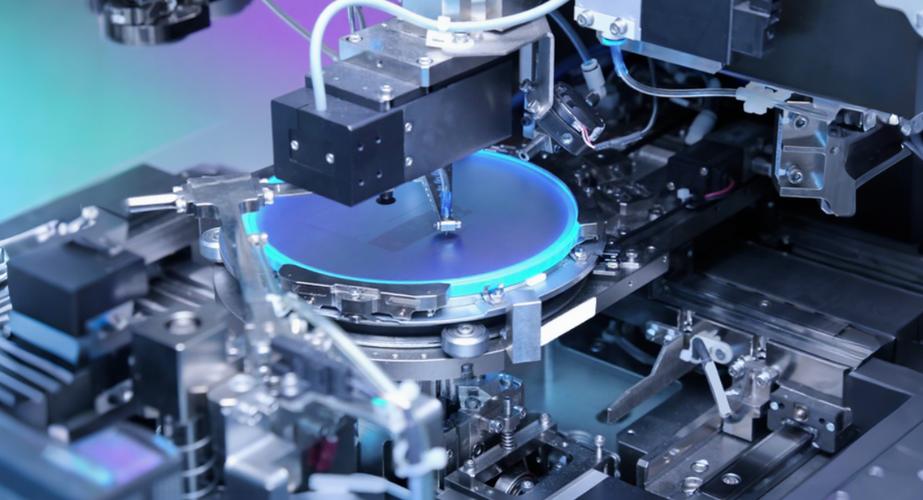

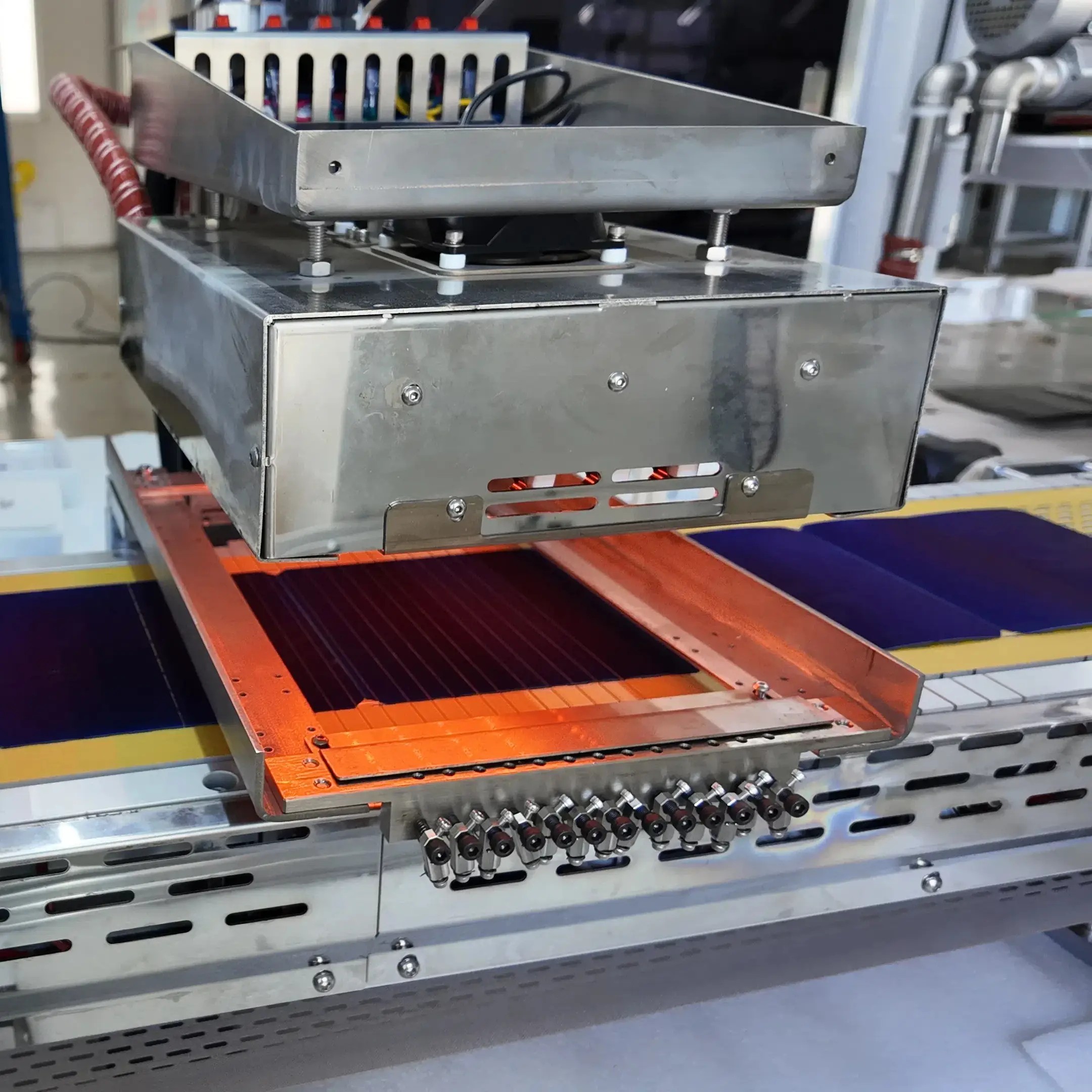

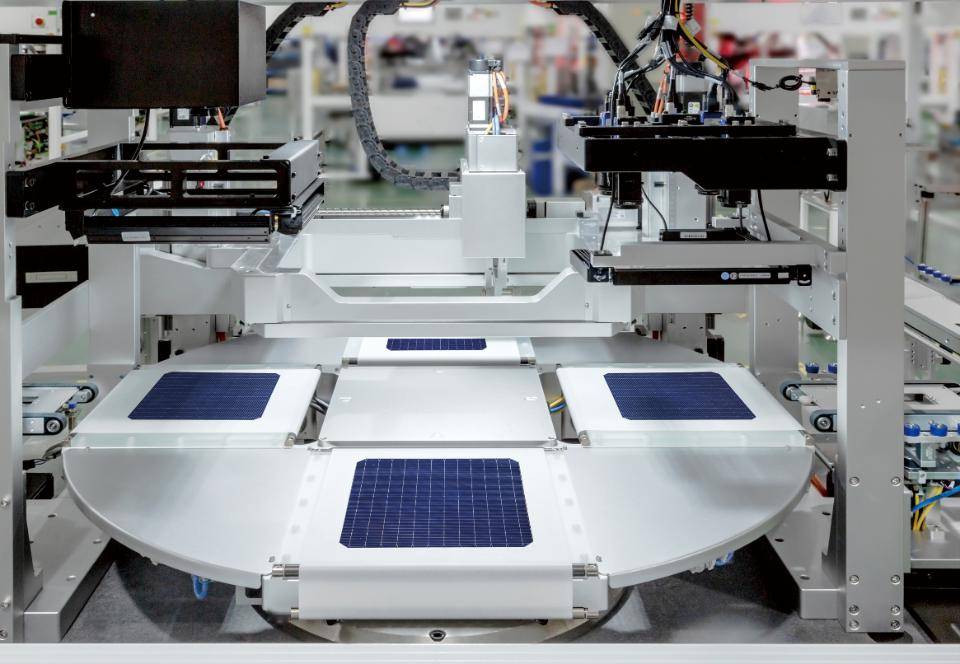

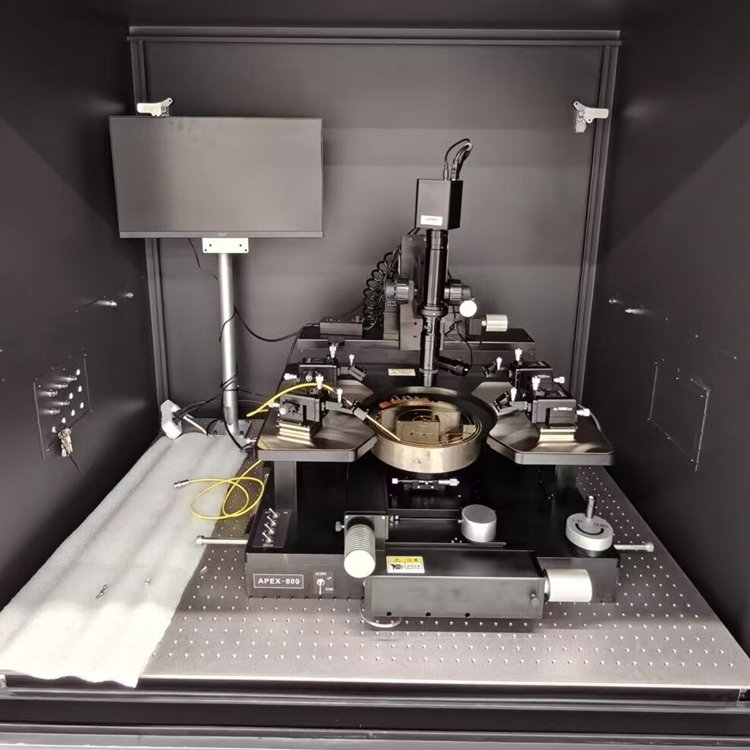

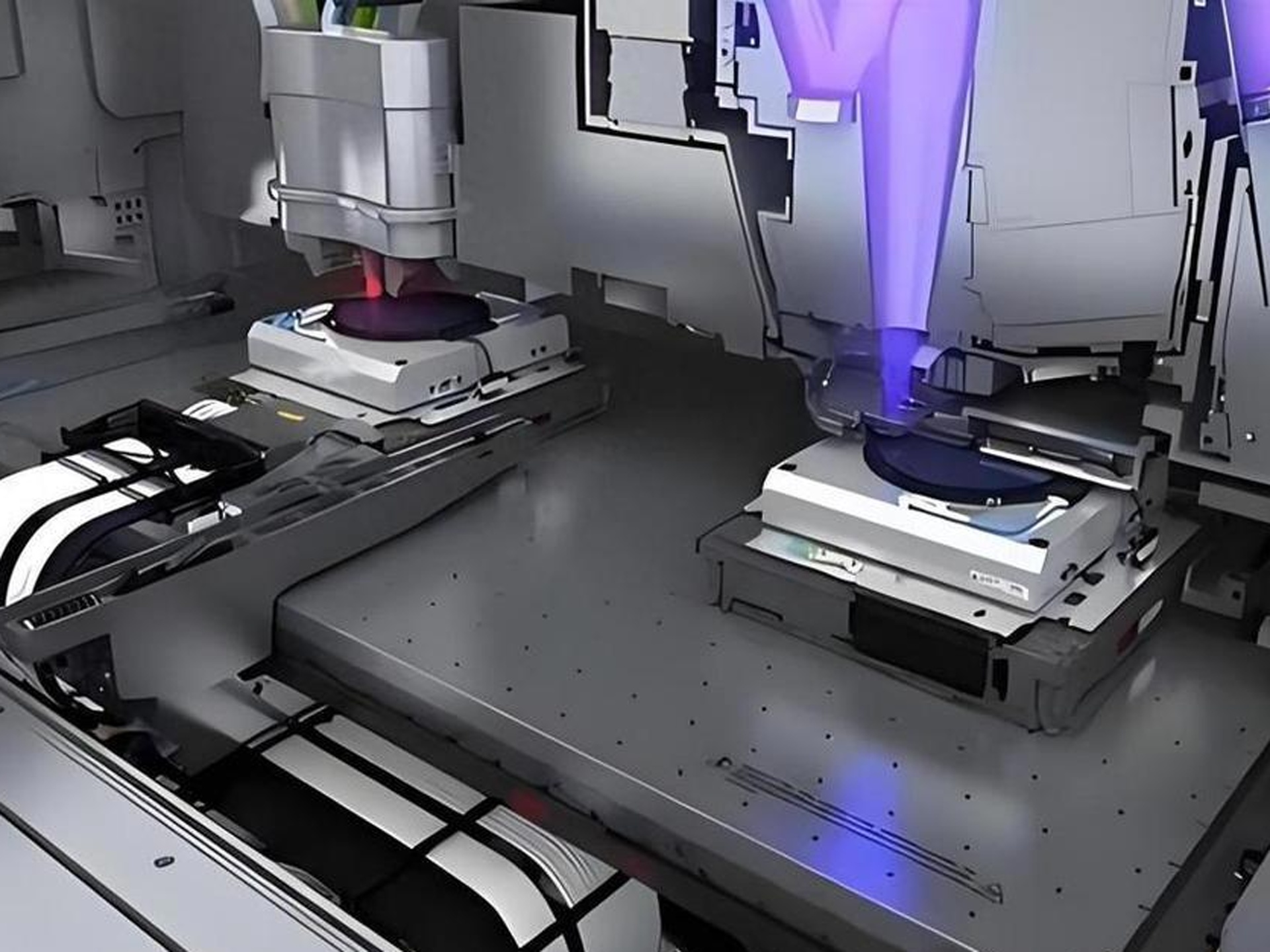

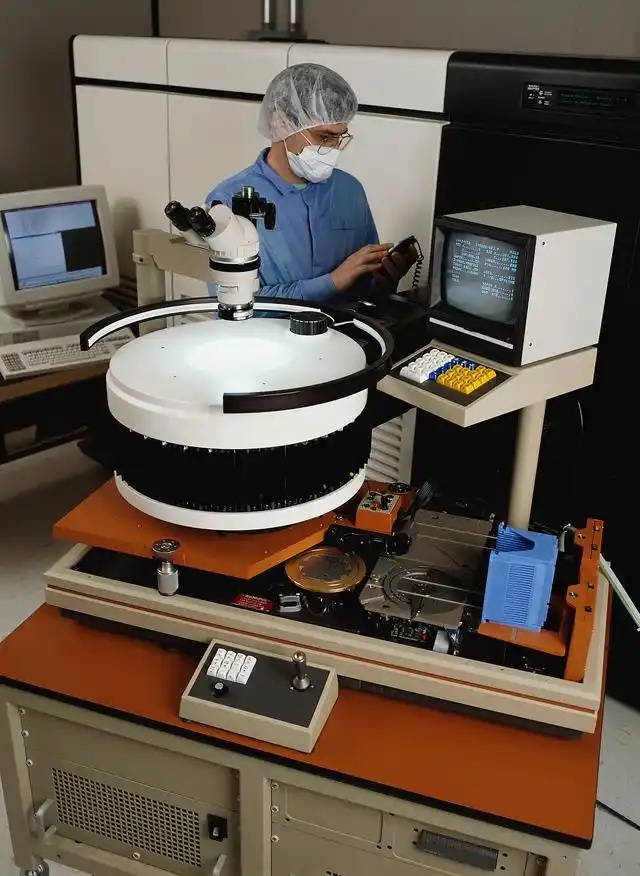

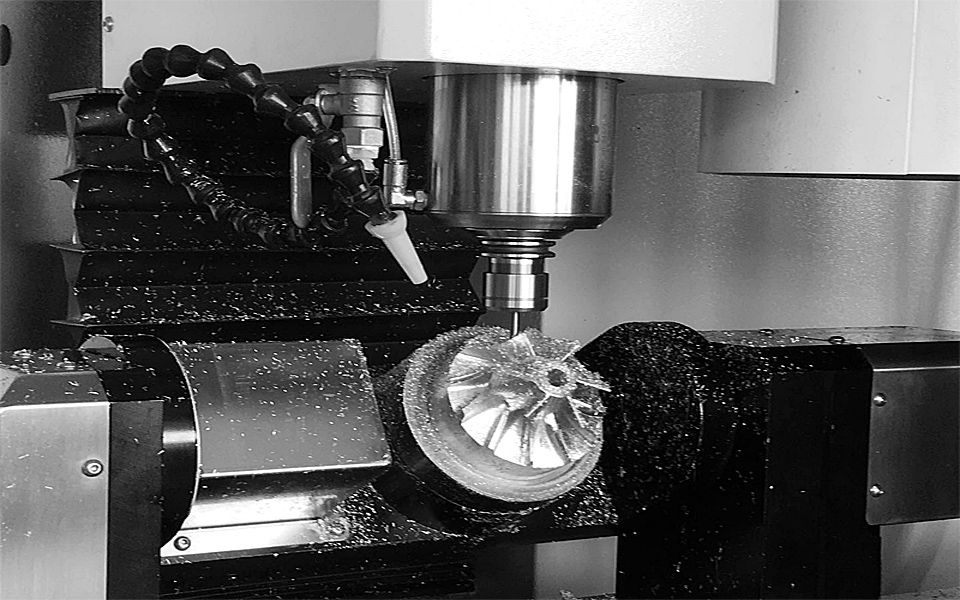

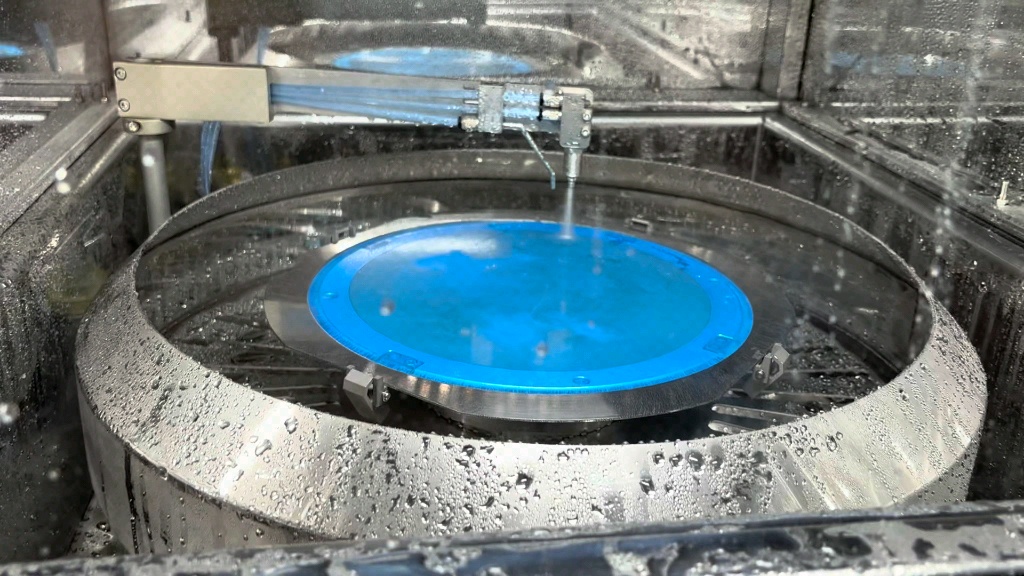

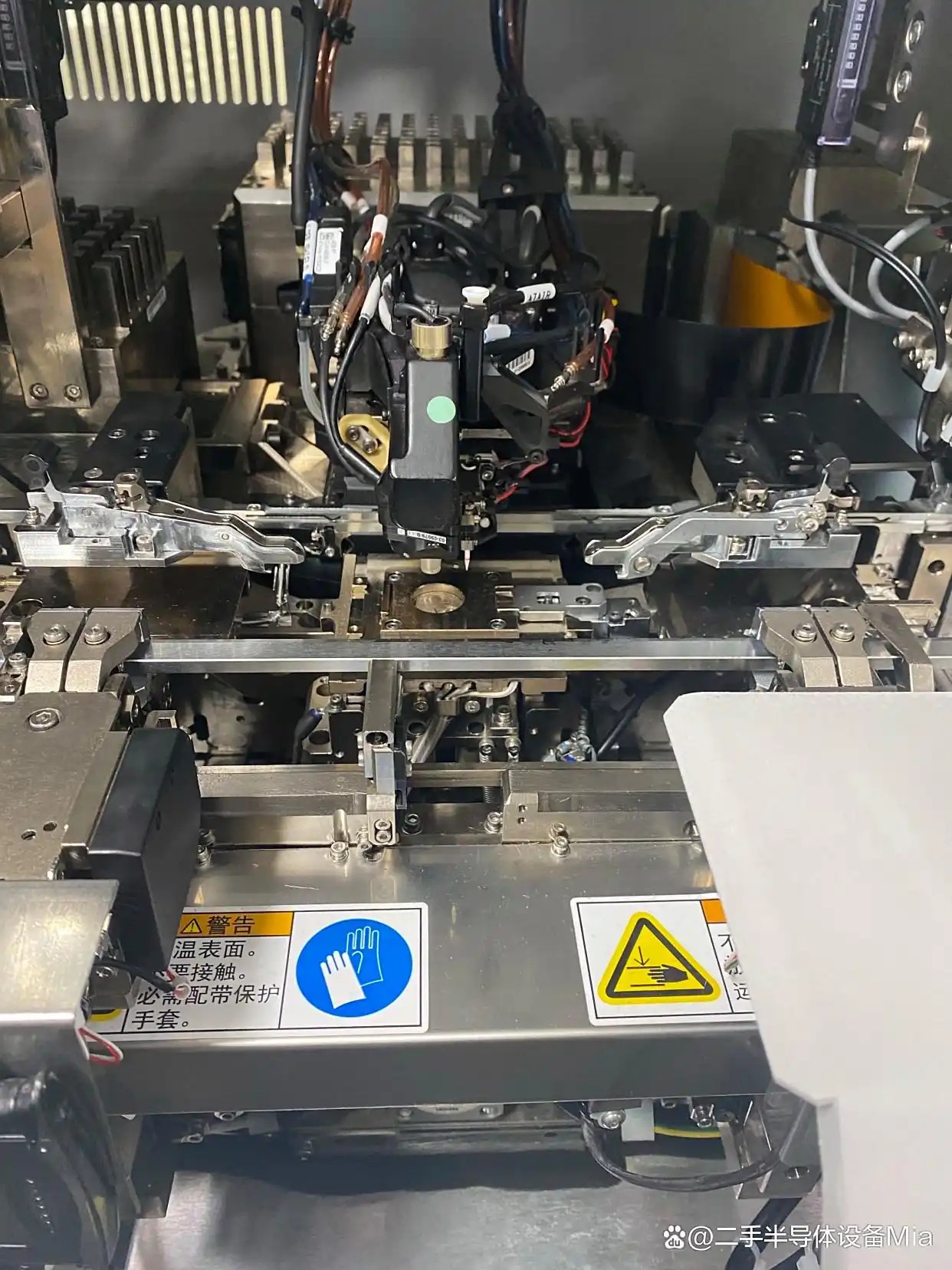

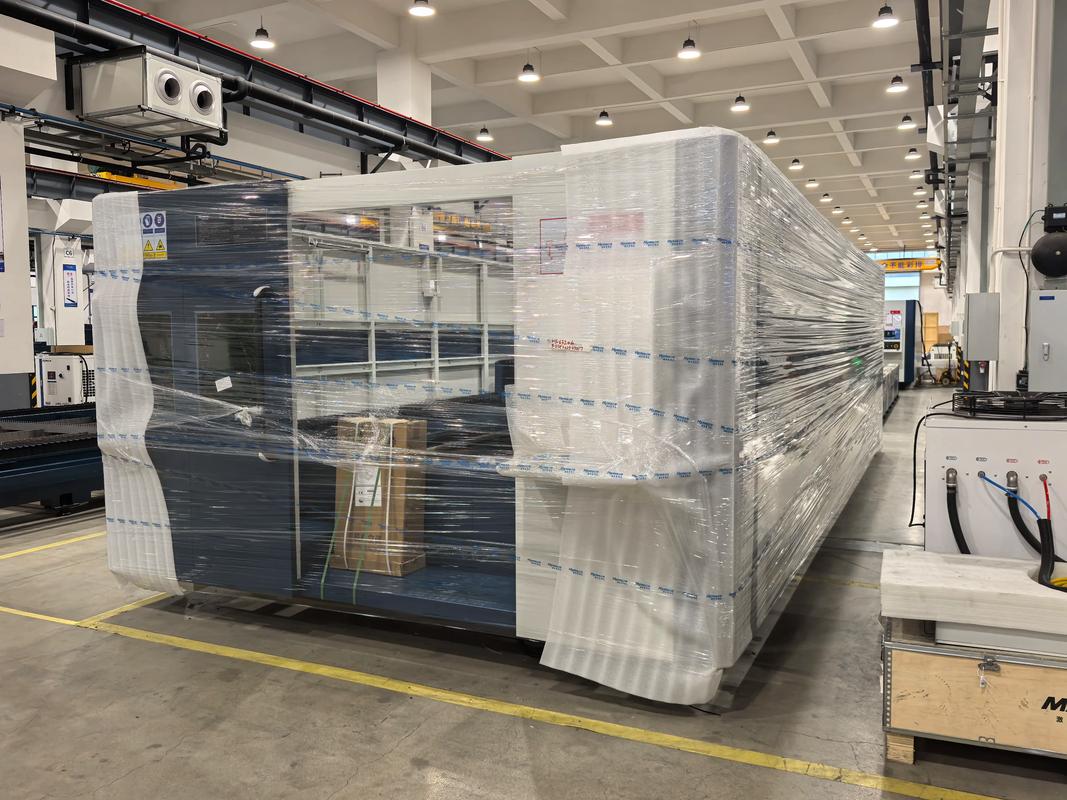

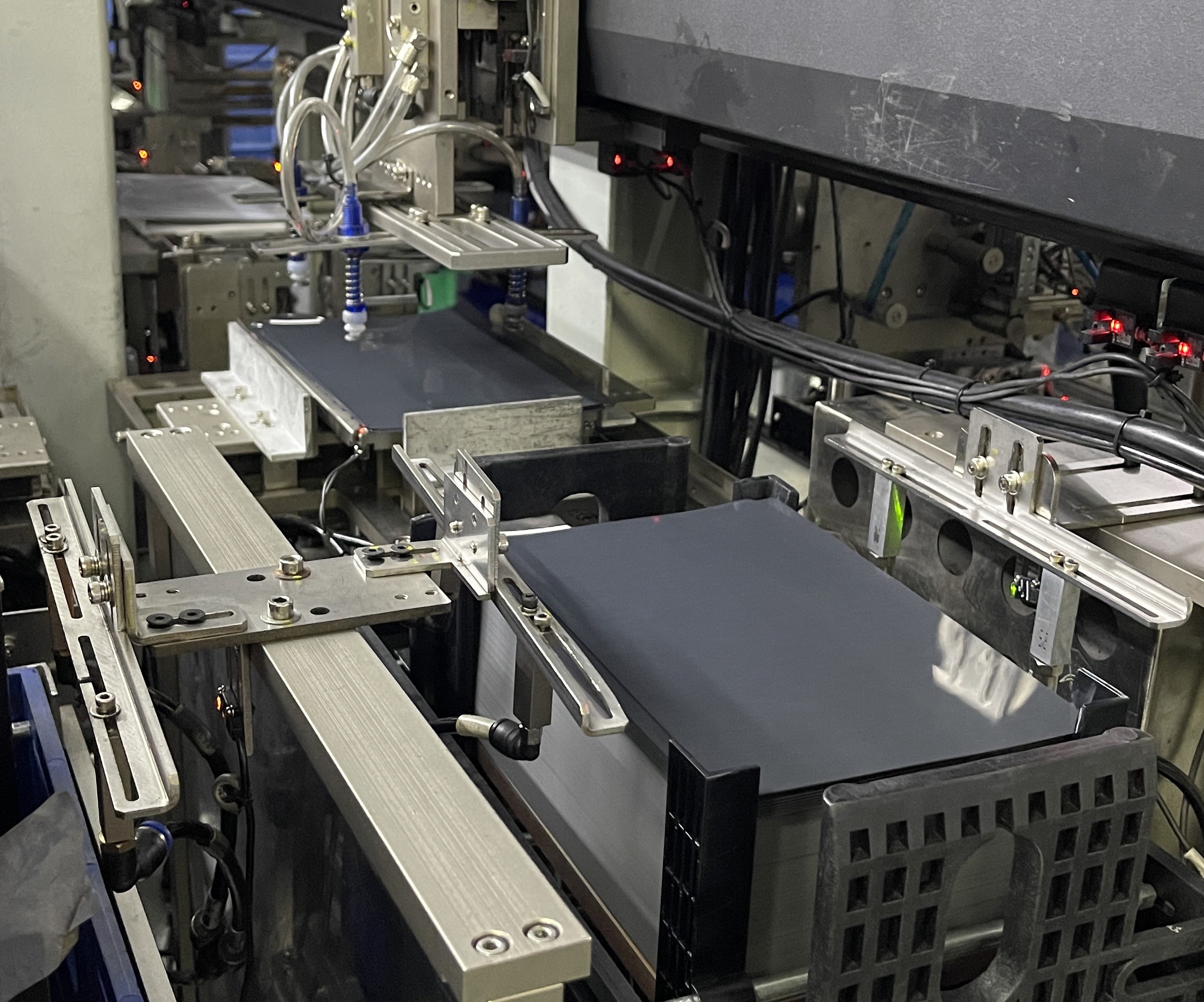

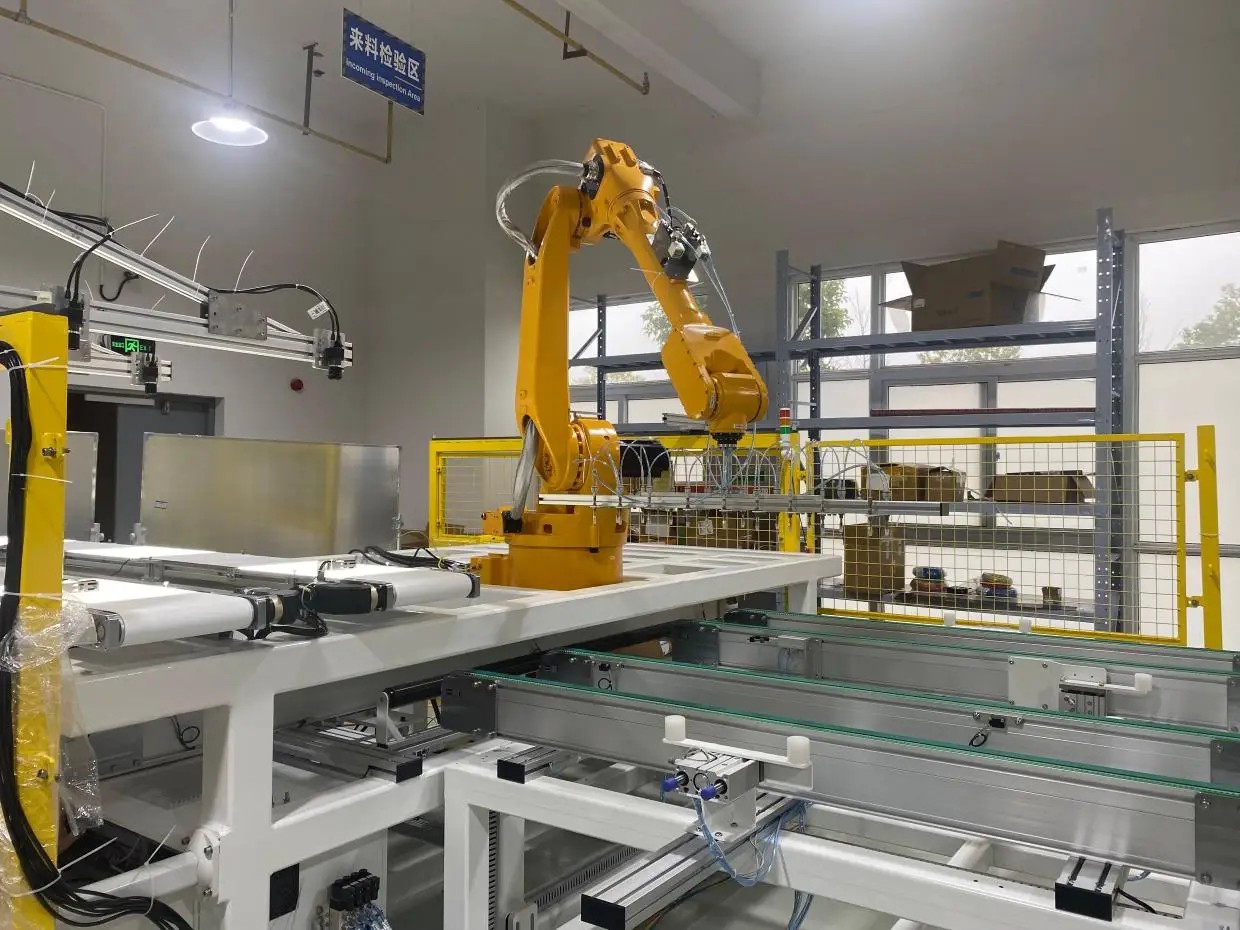

Honpineのリニアモーターモジュールは、半導体装置、バッテリー製造、太陽光発電製造、精密検査、レーザー加工、医療機器、産業用オートメーションなどの高精度モーションシステムに採用されています。ダイレクトドライブ技術により、より高速な動作、ミクロンレベルの高精度位置決め、長寿命、低メンテナンス性を実現します。
